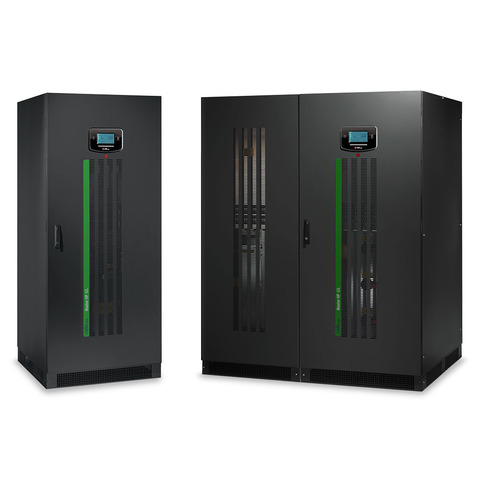

Master HP FC UL 480 V in / 415 V out

Características

Separación galvánica completa

Master HP FC UL incorpora un transformador de aislamiento de salida (tipo delta zig/zag) en el inversor como parte del circuito interno dentro del gabinete FC, proporcionando aislamiento galvánico entre la carga y la fuente DC de baterías, con mayor versatilidad en la configuración del sistema, lo que permite:

• Aislamiento galvánico completo en la salida del FC para infraestructuras críticas respecto a la fuente de energía DC de baterías.
• No se requiere conexión de neutro en la etapa de entrada del rectificador.
• Sin impacto en el desempeño de salida del FC ni reducción del rendimiento de los componentes de potencia del inversor al alimentar cargas específicas; además, el transformador del inversor minimiza el impacto de armónicos de tercer orden, evita efectos de retroalimentación de energía hacia el inversor en aplicaciones industriales y permite alimentar cargas desbalanceadas.
• Alta corriente de cortocircuito del inversor para despejar fallas entre fase y neutro en el lado de carga (hasta tres veces la corriente nominal).
• Transformador de salida integrado en gabinete, lo que reduce significativamente la huella de instalación y optimiza el espacio disponible.

Fuente de impacto cero (Zero Impact Source)

La serie Master HP FC UL incorpora las ventajas adicionales de la fórmula Zero Impact Source, gracias a un conjunto rectificador basado en IGBT. Esto elimina los problemas asociados con la instalación en redes de capacidad de potencia limitada, donde el FC es alimentado por un grupo electrógeno o en aplicaciones donde existen problemas de compatibilidad con cargas que generan armónicos de corriente.

ALa serie Master MHT UL FC tiene un impacto cero en la fuente de alimentación, ya sea la red eléctrica o un grupo electrógeno:

• Distorsión de corriente de entrada < 3%.
• Factor de potencia de entrada 0.99.
• Función power walk-in que garantiza un arranque progresivo del rectificador.
• Función de retardo de arranque para reiniciar los rectificadores cuando se restablece la energía de la red, en caso de que haya varios FC en el sistema.

Esto permite ahorros en los costos de instalación mediante:

• Una infraestructura eléctrica más reducida.
• Dispositivos de protección de menor tamaño.
• Menor cantidad de cableado.

Características principales

• Tamaño compacto: por ejemplo, solo 1318 in² para el Master MHT FC 200 UL.
• Peso reducido en sistemas FC basados en transformador.
• Doble protección de carga, tanto electrónica como galvánica, hacia la batería.

Toda la gama Master HP FC UL es adecuada para una amplia variedad de aplicaciones. Gracias a su flexibilidad de configuración, opciones disponibles y accesorios, puede alimentar cualquier tipo de carga, como cargas capacitivas (por ejemplo, servidores blade), así como variadores de motor u otras aplicaciones verticales críticas.

La confiabilidad y disponibilidad del suministro eléctrico para aplicaciones críticas están garantizadas mediante configuraciones en paralelo distribuido de hasta 8 unidades, ya sea en modo redundante (N+1) o en configuración de potencia en paralelo.

Supervisión avanzada

Los UPS de la serie Master HP UL FC cuentan con una pantalla gráfica frontal que proporciona información del sistema, mediciones, estados operativos y alarmas en varios idiomas.

Incluye visualización de formas de onda (voltaje y corriente), así como lectura de kWh, lo que permite medir las cargas de TI y calcular el índice PUE (Power Usage Effectiveness) de un centro de datos.
