Características

Amplia gama de soluciones

Sentryum ha sido concebido para optimizar los requerimientos específicos, mejorando la flexibilidad de instalación.

Riello UPS ofrece Sentryum en dos configuraciones de gabinete:

• Modelo S3U con un solo interruptor de entrada
• Modelo S3U SW con cuatro interruptores

Compacidad

Las directrices modernas y las mejores prácticas sostenibles nos orientan a concebir y diseñar UPS con un enfoque especial en todo el ciclo de vida del producto, aplicando tecnologías avanzadas y resistentes, materiales reciclables y la miniaturización de los componentes, garantizando al mismo tiempo la confiabilidad global del sistema, un aspecto clave para cualquier UPS.

Alta eficiencia

Sentryum es un verdadero sistema UPS online de doble conversión que ofrece los más altos niveles de disponibilidad de energía, flexibilidad y una eficiencia energética inigualable, con un rendimiento superior para cualquier centro de datos pequeño y aplicaciones críticas.

Gracias a la topología de inversor IGBT de tres niveles (construido con módulos en lugar de componentes discretos) y al innovador control digital, Sentryum proporciona hasta un 95.5% de eficiencia global, manteniendo un número reducido de componentes, conexiones y cables planos, lo que incrementa la confiabilidad del sistema gracias a un mayor MTBF (tiempo medio entre fallas).

El avanzado control digital PFC en modo de corriente promedio de Riello y los inversores NPC de tres niveles de última generación que operan a alta frecuencia (18 kHz), contribuyen a minimizar el impacto del UPS en la red eléctrica, reduciendo así los costos operativos y el consumo de energía.

Sentryum genera un impacto prácticamente nulo en su fuente de alimentación, ya sea la red eléctrica o un generador, lo que se traduce en:

• Muy baja distorsión de corriente de entrada <3%.
• Factor de potencia de entrada cercano a la unidad (0.99).
• Función power walk-in que garantiza un arranque progresivo del rectificador.
• Función de retardo de arranque para reiniciar secuencialmente los rectificadores cuando se restablece la red eléctrica, en sistemas con múltiples UPS

Sentryum también proporciona funciones de filtrado y corrección del factor de potencia en la red eléctrica aguas arriba del UPS.

Alta disponibilidad de potencia

El diseño de Sentryum permite entregar potencia completa hasta una temperatura ambiente de 40 °C. Además, su avanzado control digital hace posible suministrar hasta un 270% de corriente del inversor durante 200 ms y un 150% durante 300 ms. La alta capacidad de sobrecorriente permite al sistema manejar picos de carga repentinos (sin necesidad de intervención del bypass estático) y proporcionar corriente de cortocircuito cuando sea necesario durante la operación con baterías. El innovador diseño de la etapa de entrada ofrece una corriente de recarga de baterías extremadamente alta, al mismo tiempo que garantiza un proceso de conversión energéticamente eficiente durante el funcionamiento con baterías, reduciendo la energía desperdiciada y aumentando el tiempo de autonomía en comparación con convertidores DC/AC tradicionales.

Gestión Inteligente de Baterías

El correcto cuidado de las baterías es fundamental para garantizar el funcionamiento adecuado del UPS en condiciones de emergencia. El sistema Smart Battery Management (SBM) de Riello UPS consiste en una serie de funciones y capacidades diseñadas para optimizar la gestión de las baterías y obtener el mejor rendimiento y la mayor vida útil posible.

Recarga de baterías: Sentryum es compatible con baterías convencionales de plomo-ácido selladas herméticamente (VRLA), AGM y GEL, así como con baterías abiertas (Open Vent) y de Níquel-Cadmio. Ofrece una disponibilidad superior de carga de baterías de hasta 25 A en todos los modelos, lo que permite utilizar Sentryum en aplicaciones que requieren una autonomía extendida.

Dependiendo del tipo de batería, se encuentran disponibles diferentes métodos de carga:

• Recarga a un nivel de voltaje, típicamente utilizada para baterías VRLA AGM de uso común.
• Recarga a dos niveles de voltaje conforme a la especificación IU.
• Sistema de recarga cíclica para reducir el consumo de electrolito y prolongar la vida útil de las baterías VRLA.

Compensación del voltaje de recarga en función de la temperatura ambiente para evitar sobrecarga o sobrecalentamiento de las baterías. Pruebas de baterías para diagnosticar de forma anticipada cualquier disminución en el rendimiento o posibles fallas. Protección contra descarga profunda: durante descargas prolongadas a baja carga, el voltaje de fin de descarga se incrementa —según lo recomendado por los fabricantes de baterías— para prevenir daños o la reducción del rendimiento.

Corriente de rizado: la corriente de rizado durante la recarga (componente residual de CA a baja frecuencia) es una de las principales causas de la reducción en la confiabilidad y vida útil de las baterías. Gracias a un cargador de baterías de alta frecuencia, Sentryum reduce este valor a niveles insignificantes, prolongando la vida útil y manteniendo un alto rendimiento a lo largo del tiempo.

Amplio rango de voltaje: el rectificador está diseñado para operar dentro de un amplio rango de voltaje de entrada (hasta -40% a media carga), reduciendo la necesidad de descarga de las baterías y contribuyendo a extender su vida útil.

Máxima confiabilidad y disponibilidad

Configuración en paralelo distribuido de hasta 6 unidades, ya sea en sistema redundante (N+1) o en paralelo por capacidad. Los UPS continúan operando en paralelo incluso si se interrumpe el cable de conexión (Closed Loop).

La tecnología avanzada y el uso de componentes de alto rendimiento permiten que Sentryum ofrezca un desempeño y eficiencia excepcionales en un tamaño muy compacto:

• La huella total más reducida es de solo 0.45 m² para el Sentryum de 30 kVA/kW con 8 minutos de autonomía.
• La etapa de potencia de entrada (rectificador IGBT) garantiza un factor de potencia cercano a 1 con una distorsión de corriente extremadamente baja, evitando la necesidad de filtros voluminosos y costosos.
• Muy baja distorsión armónica de voltaje de salida (THDV) en cualquier condición, proporcionando una onda senoidal perfecta y, por lo tanto, un suministro eléctrico confiable para la carga, evitando que perturbaciones afecten a los usuarios de la red. Preparado para posibles incrementos futuros de carga.
• Mayor capacidad energética para enfrentar incrementos repentinos de carga, como por ejemplo 110% durante 60 minutos o 125% durante 10 minutos, así como para despejar cortocircuitos en la salida debido a fallas en equipos aguas abajo.
• Principio de ventilación inteligente: Sentryum gestiona la velocidad de los ventiladores y el flujo de aire de acuerdo con la temperatura ambiente y el nivel de carga. Esto prolonga la vida útil de los ventiladores, reduce los niveles de ruido y disminuye el consumo energético al evitar ventilación innecesaria del UPS. Además, la alta eficiencia del equipo reduce las pérdidas y la necesidad de ventilación en comparación con UPS tradicionales, lo que también disminuye el nivel de ruido a carga nominal y reduce el número de ventiladores requeridos, beneficiando significativamente los costos de operación y mantenimiento.

Flexibilidad

Gracias a su gama flexible de soluciones, configuraciones, rendimiento, accesorios y opciones, Sentryum es adecuado para una amplia variedad de aplicaciones:

• Dos versiones (con o sin interruptores) para adaptarse mejor a los requerimientos del cliente.
• Modos de operación: On-line, Eco, Smart Active y Stand By Off.
• Modo convertidor de frecuencia.
• Función Cold Start para encender el UPS incluso cuando no hay suministro de red eléctrica.
• Configuración en paralelo de hasta 6 unidades.
• Sensor de temperatura opcional para gabinetes de baterías externas, que ayuda a la compensación del voltaje de recarga.
• Cargadores de baterías de alta potencia para optimizar los tiempos de carga en aplicaciones de larga autonomía.
• Entrada de red dual.
• Diferentes tamaños y capacidades de gabinetes de baterías para autonomías extendidas.

Comunicaciones avanzadas

Sentryum está equipado con una pantalla gráfica táctil a color que proporciona información del UPS, mediciones, estados de operación y alarmas en diferentes idiomas.

La pantalla principal muestra el estado del UPS, una indicación gráfica del flujo de energía a través del equipo y la condición operativa de los distintos componentes (rectificador, baterías, inversor y bypass).

Además, la interfaz de usuario incluye una barra LED de estado que ofrece información inmediata y clara sobre la condición general del UPS mediante cambios de color (azul, amarillo y rojo), de acuerdo con el modo de operación.

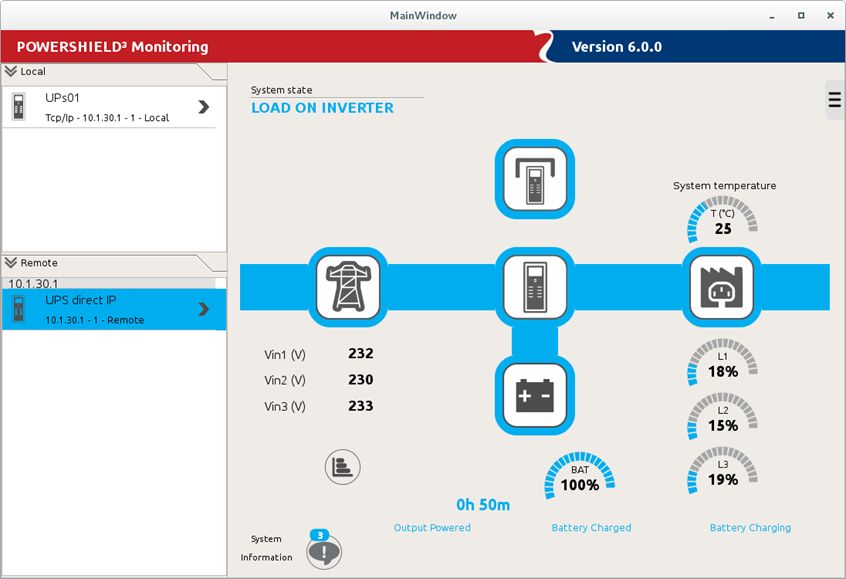

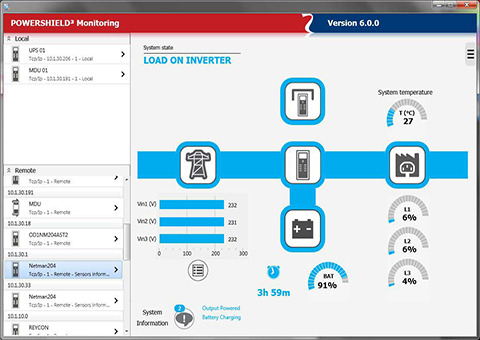

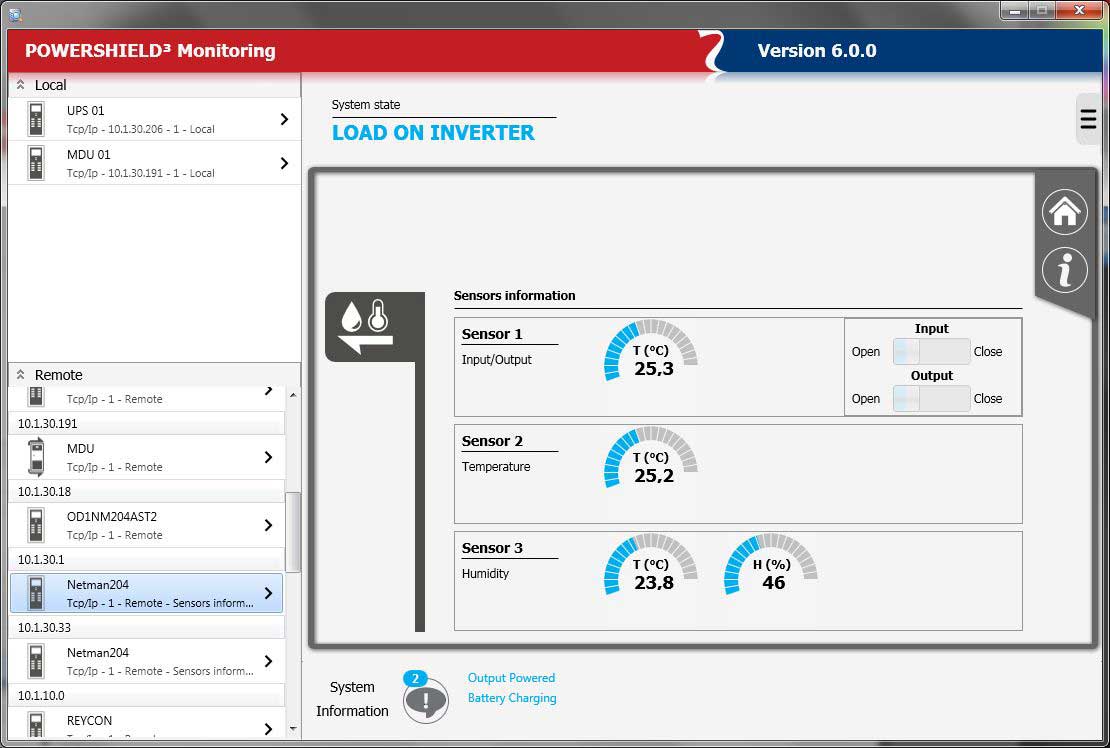

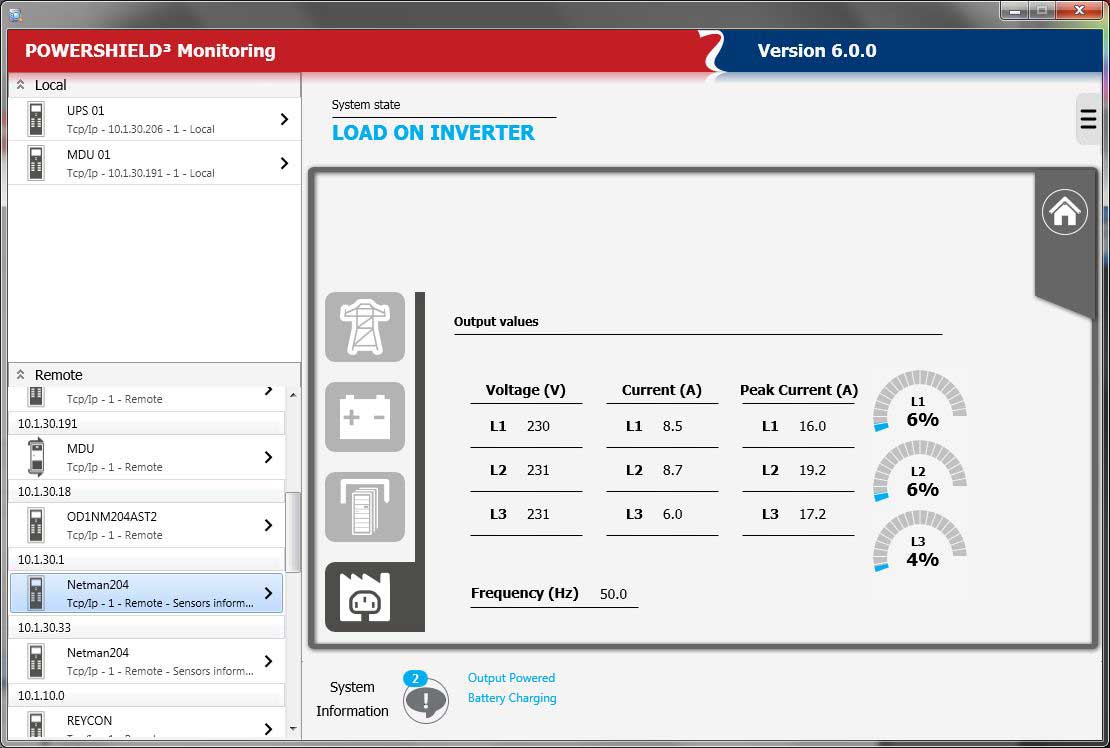

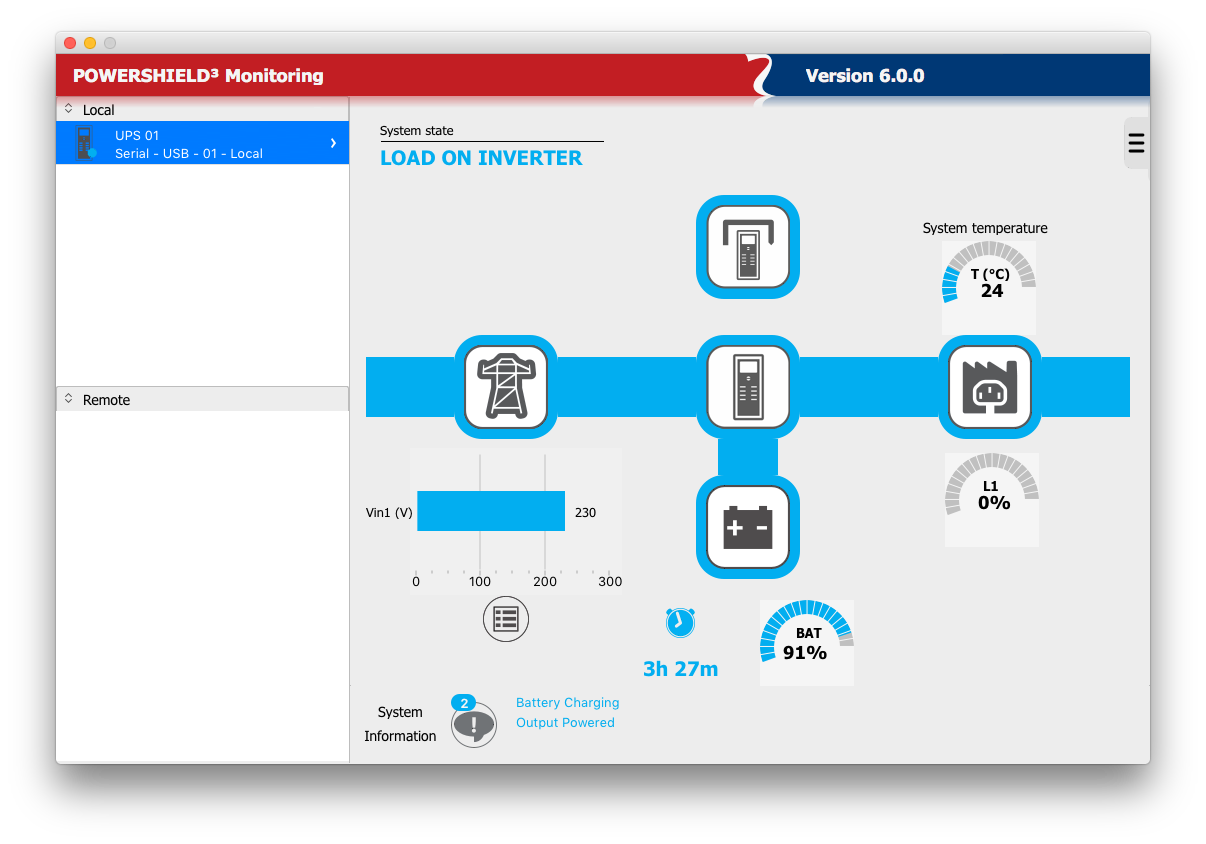

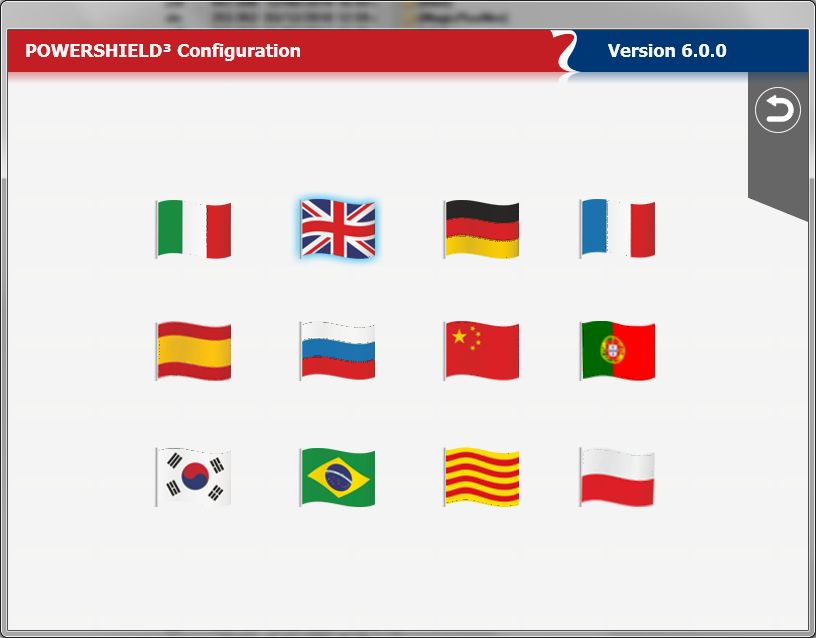

Cuenta con comunicaciones avanzadas multiplataforma para todos los sistemas operativos y entornos de red: incluye el software PowerShield3 para monitoreo y apagado en sistemas Windows 10, 8 y 7.

• Puerto serial RS232 en conector RJ10 y puertos USB.
• 2 ranuras para la instalación de accesorios de comunicación opcionales, como adaptadores de red y contactos libres de potencial.
• Interfaz de contactos integrada con 5 entradas programables y 4 salidas programables.
• REPO (apagado remoto de emergencia) para apagar el UPS mediante un botón remoto.
• Panel de visualización gráfica para conexión remota.
